Výměník tepla z odpadní vody & Technologie odpadních vod

Naše produktové portfolio pro rekuperaci tepla z odpadních vod.
Systémová řešení pro bytovou výstavbu a průmysl.

Výměníky tepla z odpadních vod & technologie odpadních vod

Naše produktové portfolio pro rekuperaci tepla z odpadních vod. Systémová řešení pro bytovou výstavbu a průmysl.

ABW-DWT

ABW-PSW

ABW-K2

SFT

ABW-SSW 180

Deskový výměník tepla

ABW-DWT

ABW-DWT umožňuje rekuperaci tepla z odpadní vody s vysokými objemovými průtoky. Rozsah použití se pohybuje od domácích a průmyslových smíšených odpadních systémů přes bazény až po zemědělské využití v akvakulturách. Získané teplo lze využít nepřímo přes libovolné tepelné čerpadlo nebo přímo přes mezikruh k ohřevu pitné vody.

Použití*: Průmysl, bazény, obytné bloky, čističky, zemědělství, atd.

*Použití šedé nebo smíšené odpadní vody, u domácí smíšené odpadní vody je nutný předfiltr, omezení kvůli vysokému obsahu chloridů
Výkon*: až 250 kW

*Případ použití odpadní vody; kontinuální tok odpadní vody, snížení teploty pomocí tepelného čerpadla
Plocha výměníku tepla*: 6,70 – 67,2 m²
2 – 10 desek

*Lze zapojit do kaskády pro větší plochu
Materiál: Nerezová ocel (1.4404)
max. teplota odpadní vody: 70°C
Rozměry: Výška: 1500mm
Délka: 1800mm
Šířka: 780mm
Prázdná hmotnost: až cca 500kg
Přípojky: Výměník tepla: DN20 – 65 (1" – 2,5")
Přepad: DN110
Šedá voda: DN110
Odpad: DN110
Čištění: Integrovaný extrémně odolný a robustní systém čištění ploch pro trvalou efektivitu

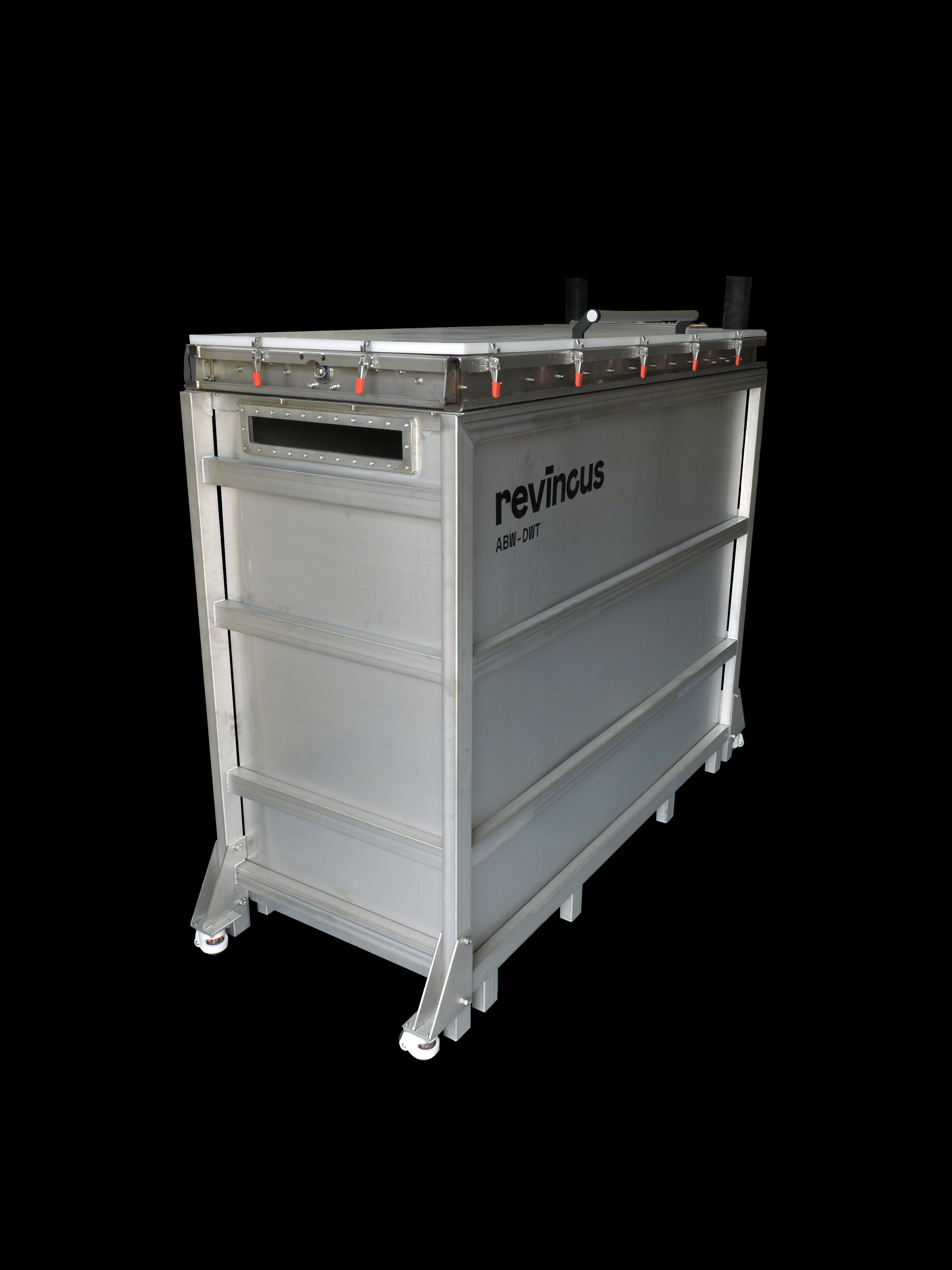

Abwasserwärmetauscher ABW-DWT von revincus

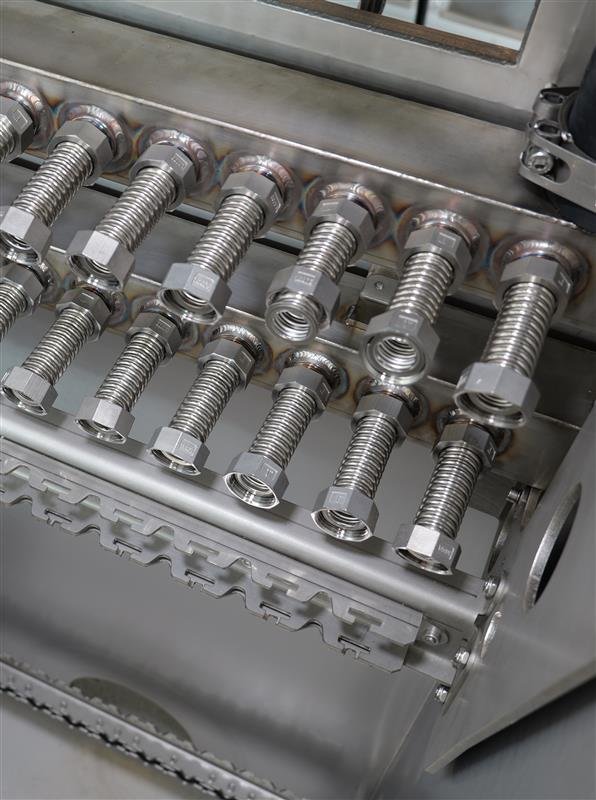

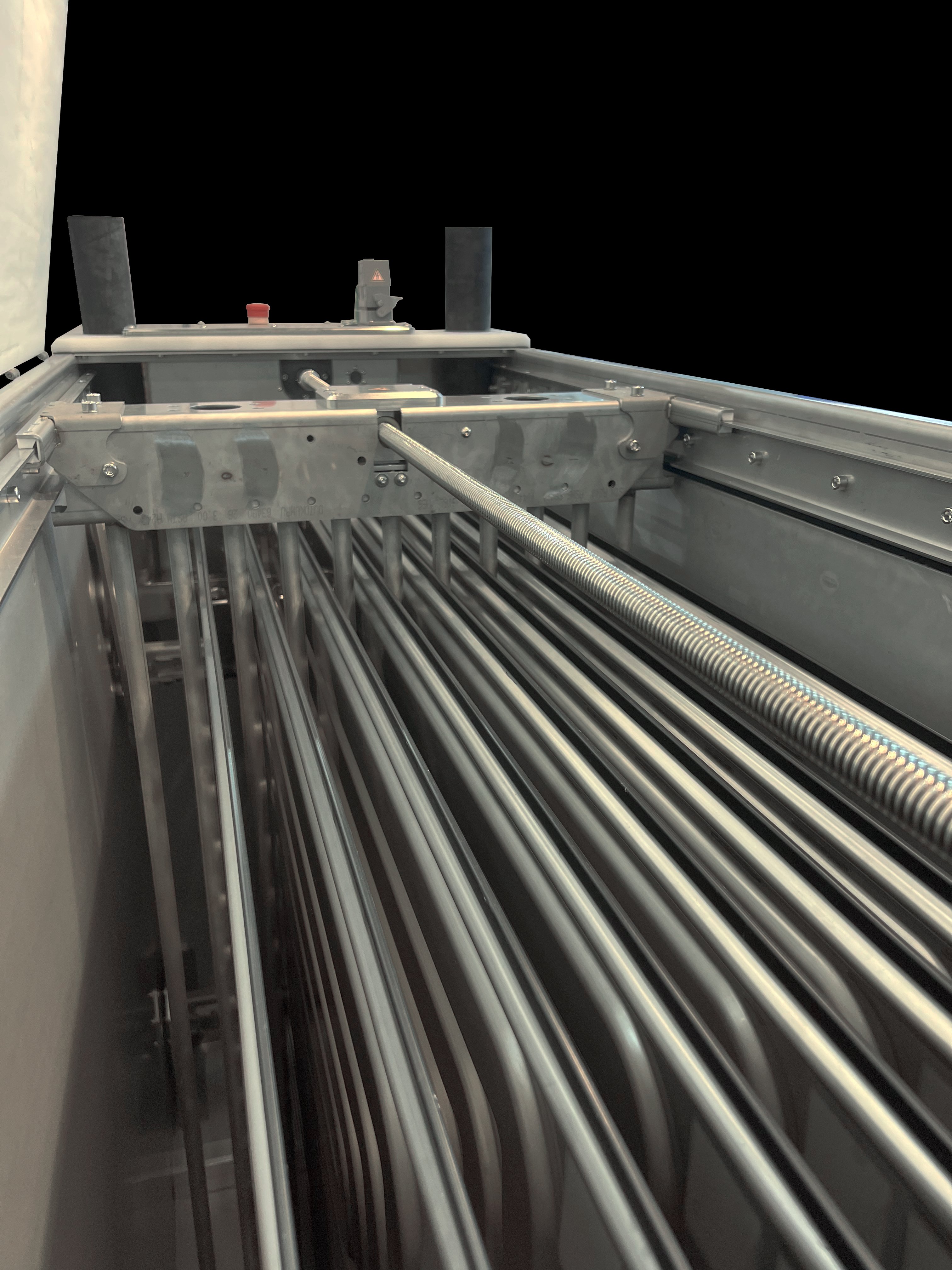

Abwasserwärmetauscher ABW-DWT von revincus Detailaufnahme

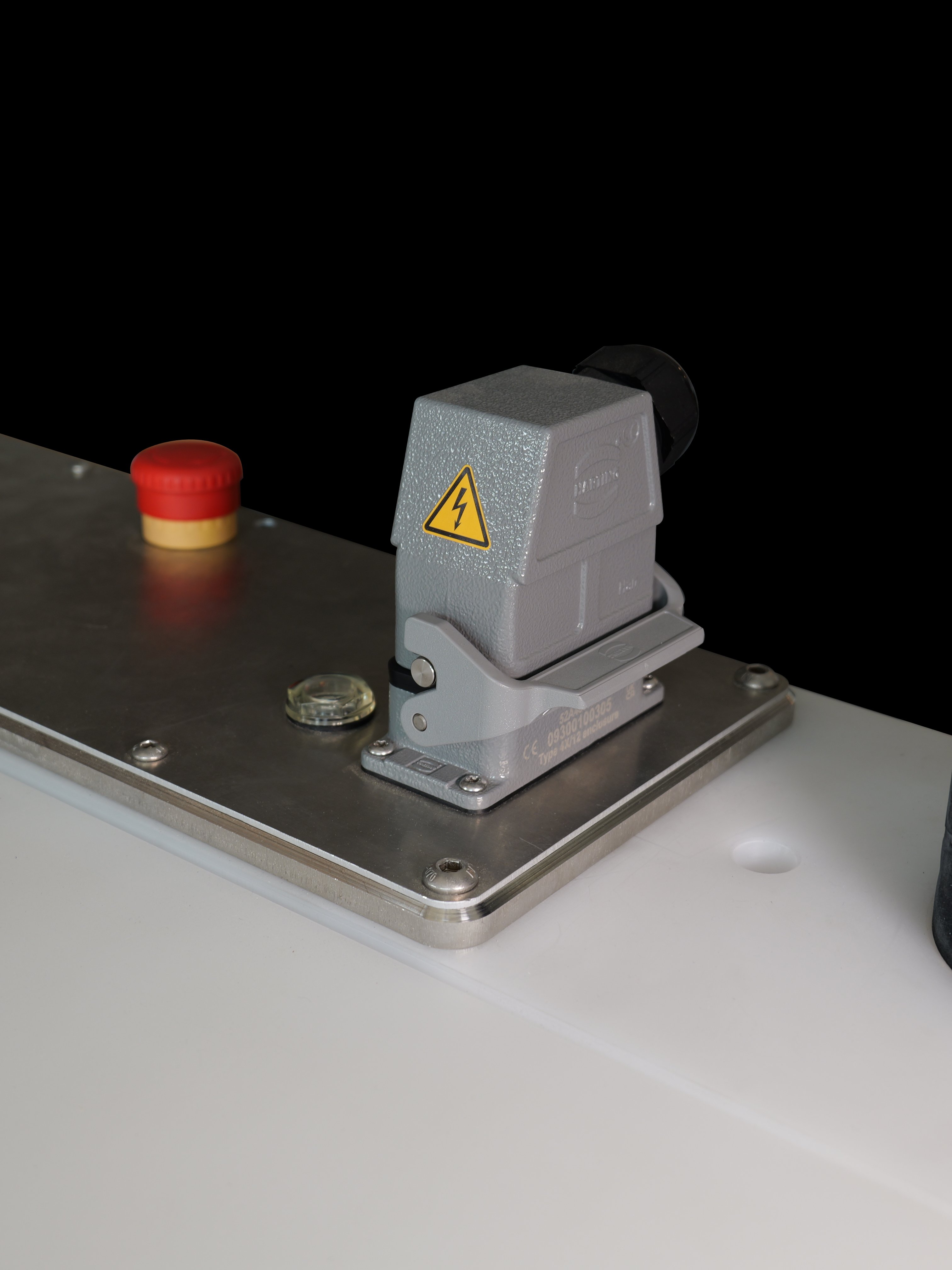

Abwasserwärmetauscher ABW-DWT von revincus mit und ohne Verkleidung

Ke stažení

Výměník tepla akumulační nádrže

ABW-PSW

Výměník tepla pro odpadní vodu byl speciálně vyvinut pro rekuperaci tepla ze šedé vody. Je použitelný v budovách s minimálně 20 obyvateli a lze jej kombinovat s libovolnými solnými tepelnými čerpadly. V budovách bez samostatného vedení šedé vody může být předřazen ABW-K2.

Použití: ne fekálně znečištěná odpadní voda
Výkon*: 5,5kW

*Případ použití domácí šedé vody; Snížení z 25°C na 8°C pomocí tepelného čerpadla
Plocha výměníku tepla: 6,6m²
Návrh: kapacita 700 L
min. 20 osob
max. 40 osob

Lze zapojit do kaskády pro vyšší objem kapacity
Rozměry: Výška: 1400mm
Průměr: 780mm
Přípojky: Výměník tepla: DN20(1")
Přepad: DN50
Šedá voda: DN75
Odpad: DN110
Čištění: Integrovaný čisticí systém kartáčů pro trvalou účinnost

Abwasserwärmetauscher ABW-PSW von revincus

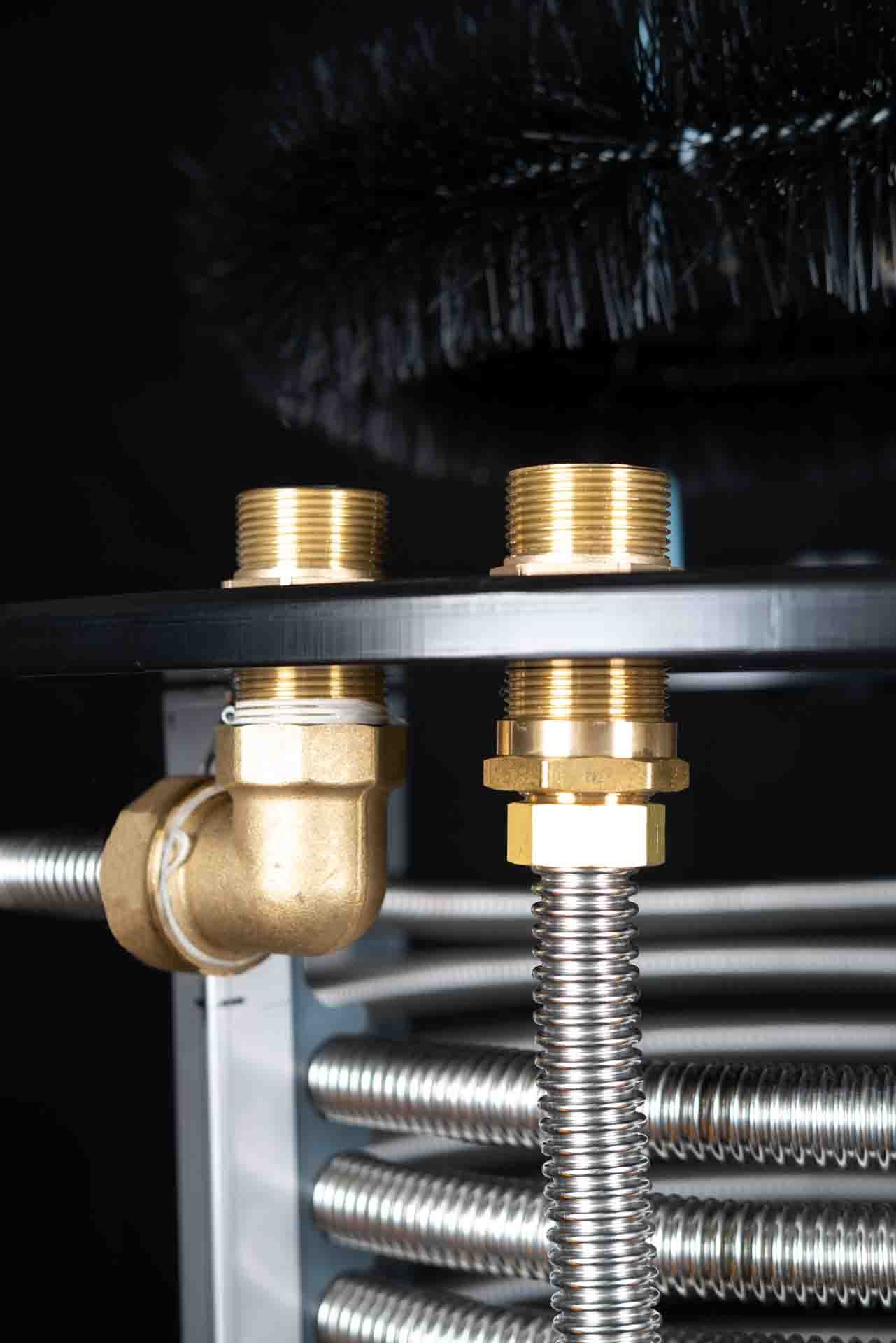

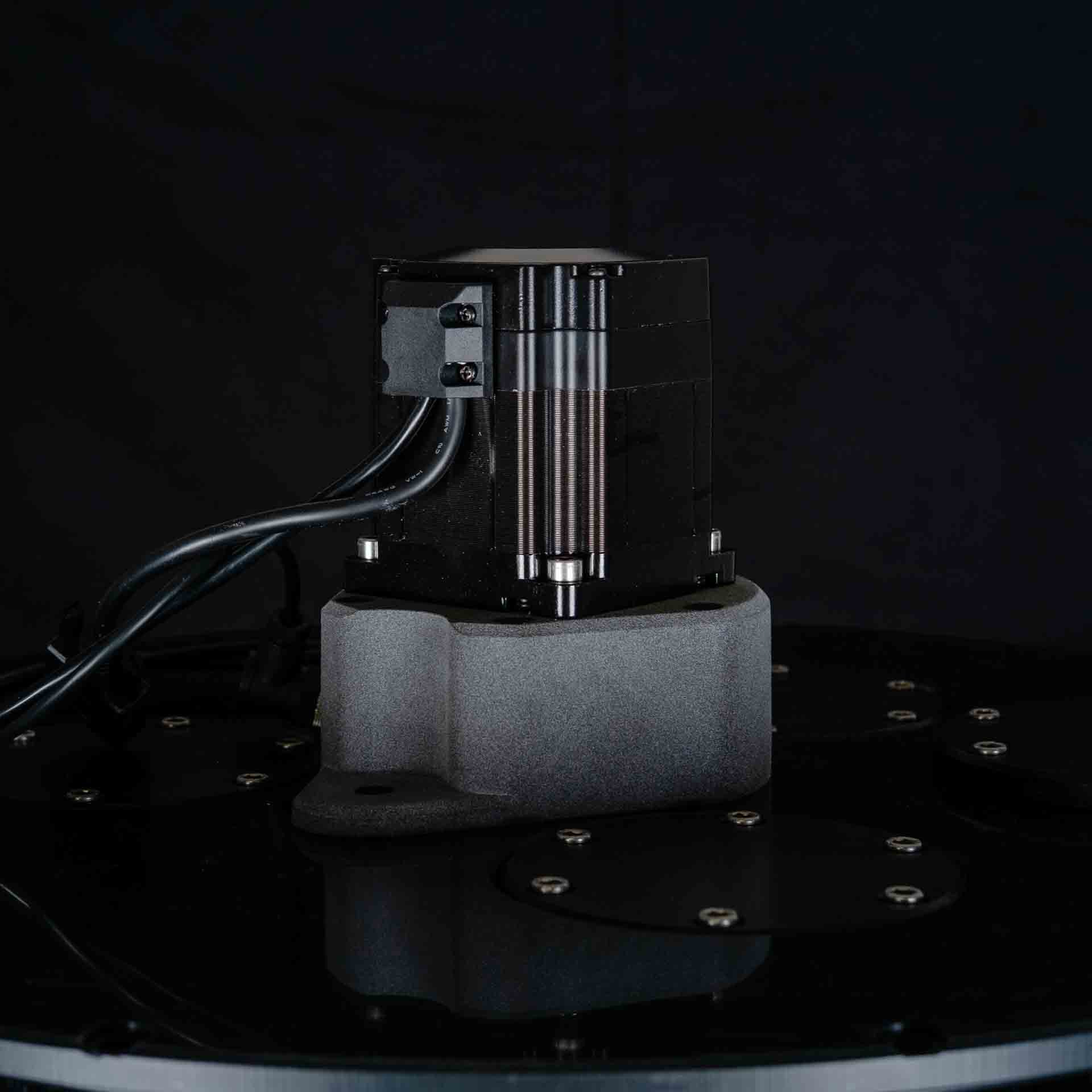

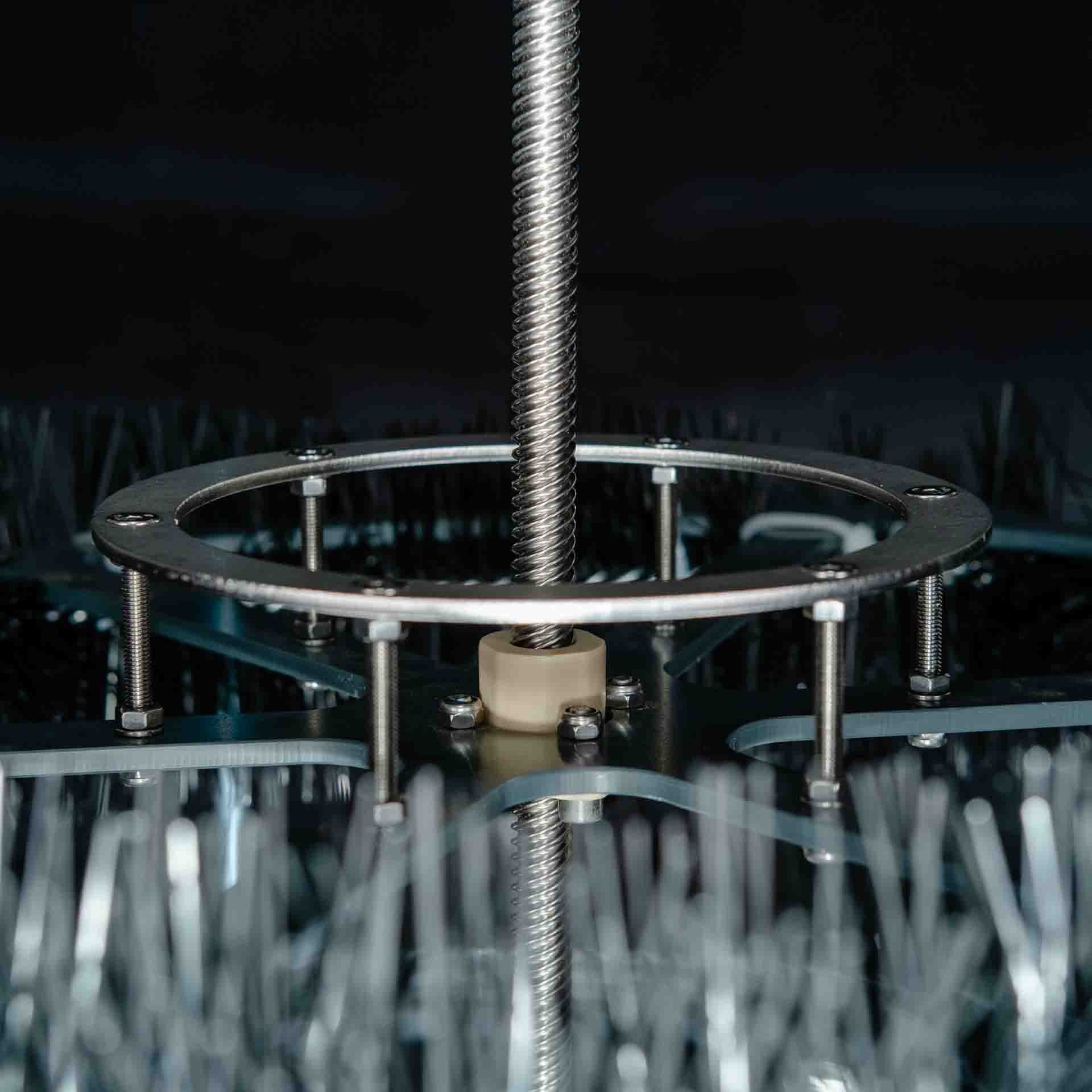

Abwasserwärmetauscher ABW-PSW von revincus Detailaufnahme

Ke stažení

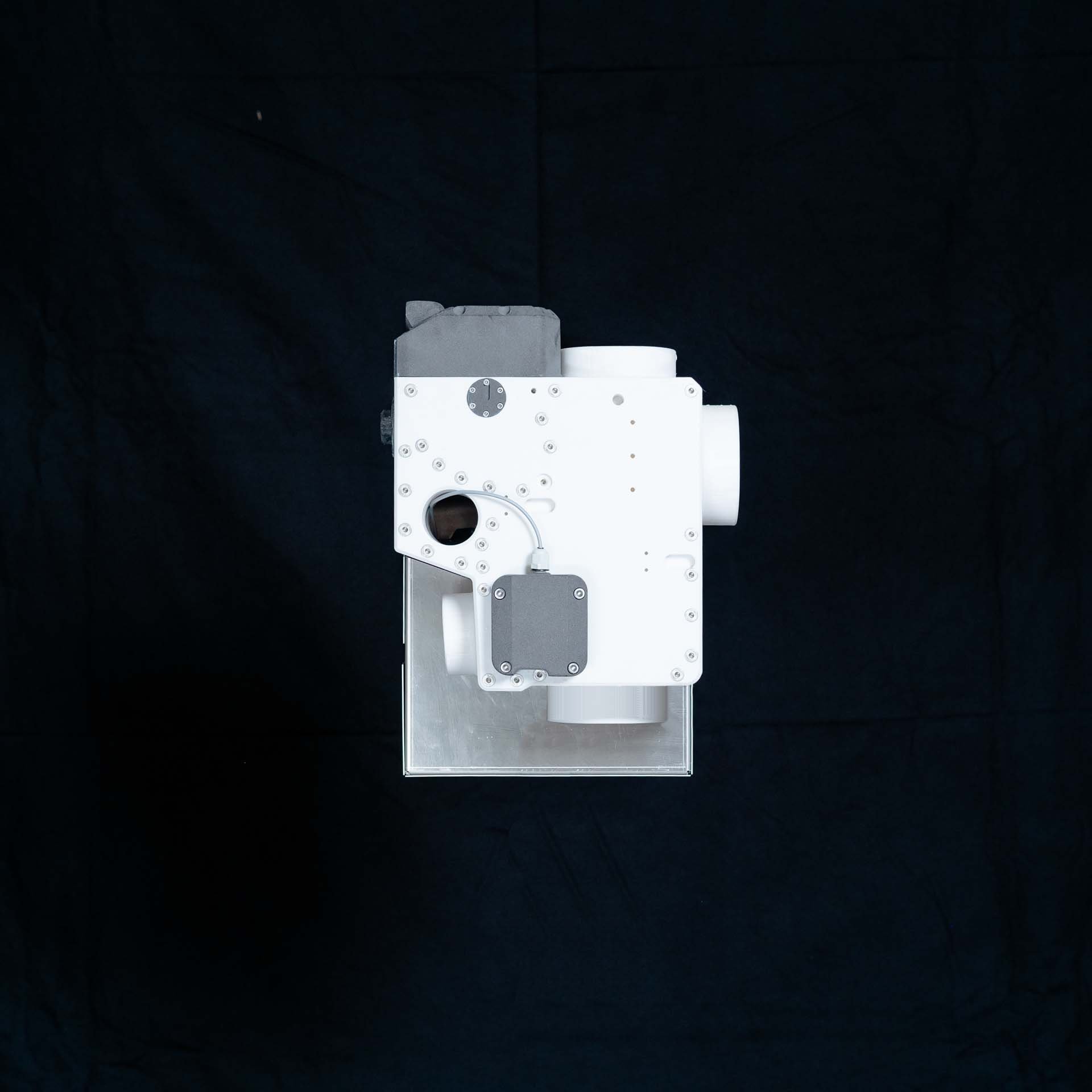

Odpadní přepínač

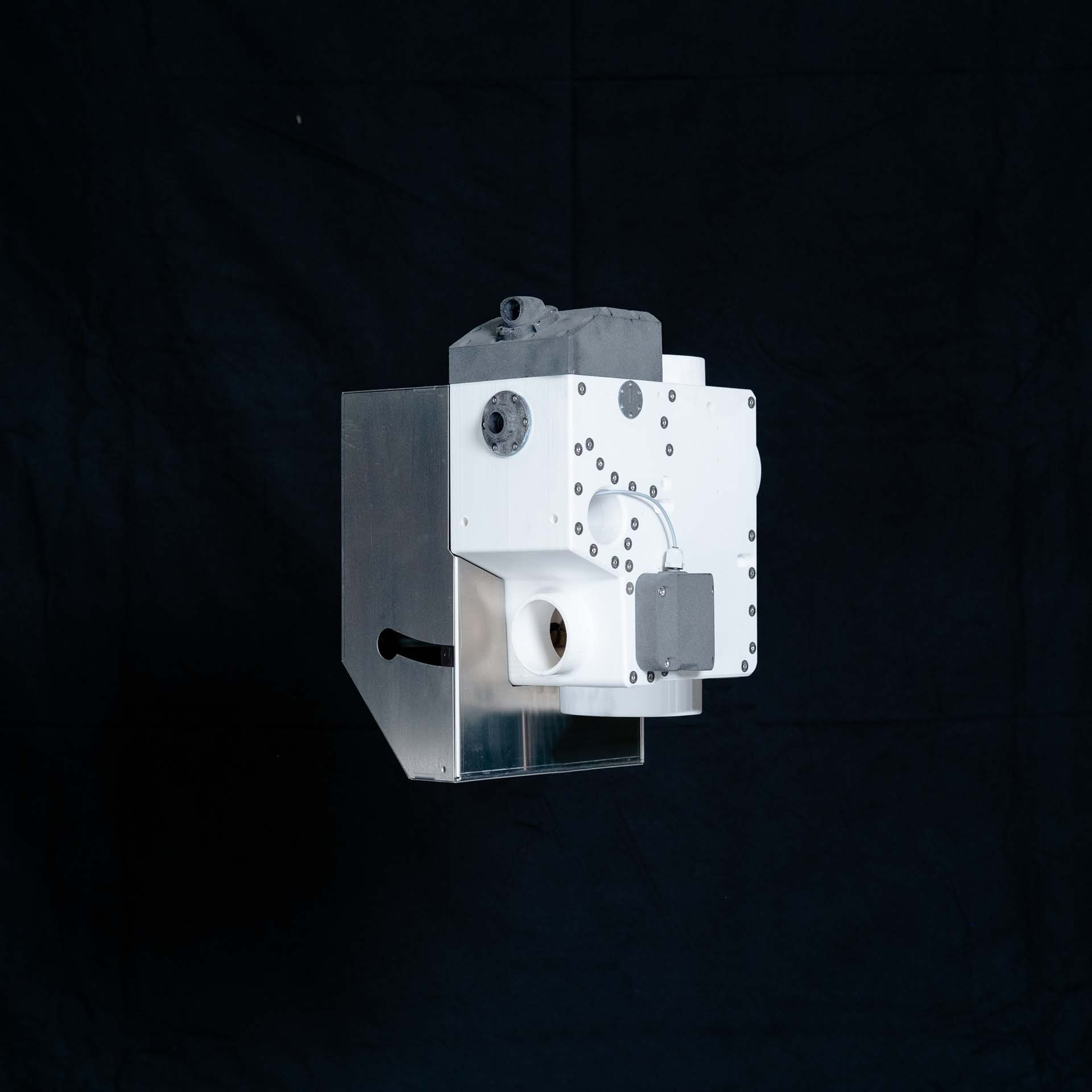

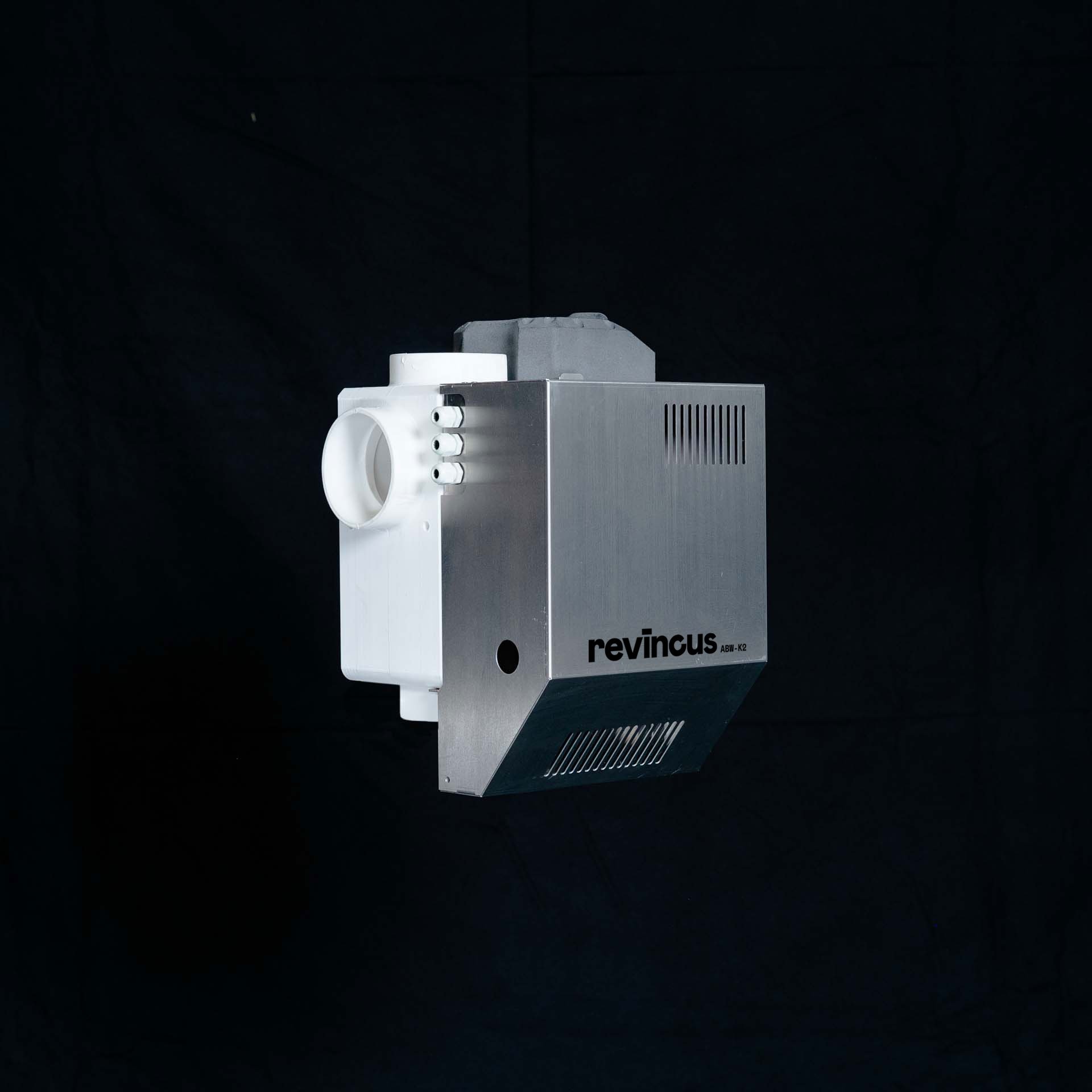

ABW-K2

Odpadní přepínač ABW-K2 slouží k oddělení šedé a černé vody na smíšeném odpadním potrubí. Integrací odpadního přepínače je možné využití rekuperace tepla z odpadní vody - bez dodatečné instalace samostatného potrubí pro šedou vodu - ve stávajících budovách.

Použití: Oddělení šedé a černé vody na svodovém potrubí
Rozměry: Výška: 445mm
Šířka: 320mm
Hloubka: 330mm
Přípojky: Odpadní přípojka: DN110
Přípojka šedé vody: DN75
Přípojka černé vody: DN110
Přepad: DN110

Ke stažení

Tlačítko splachování

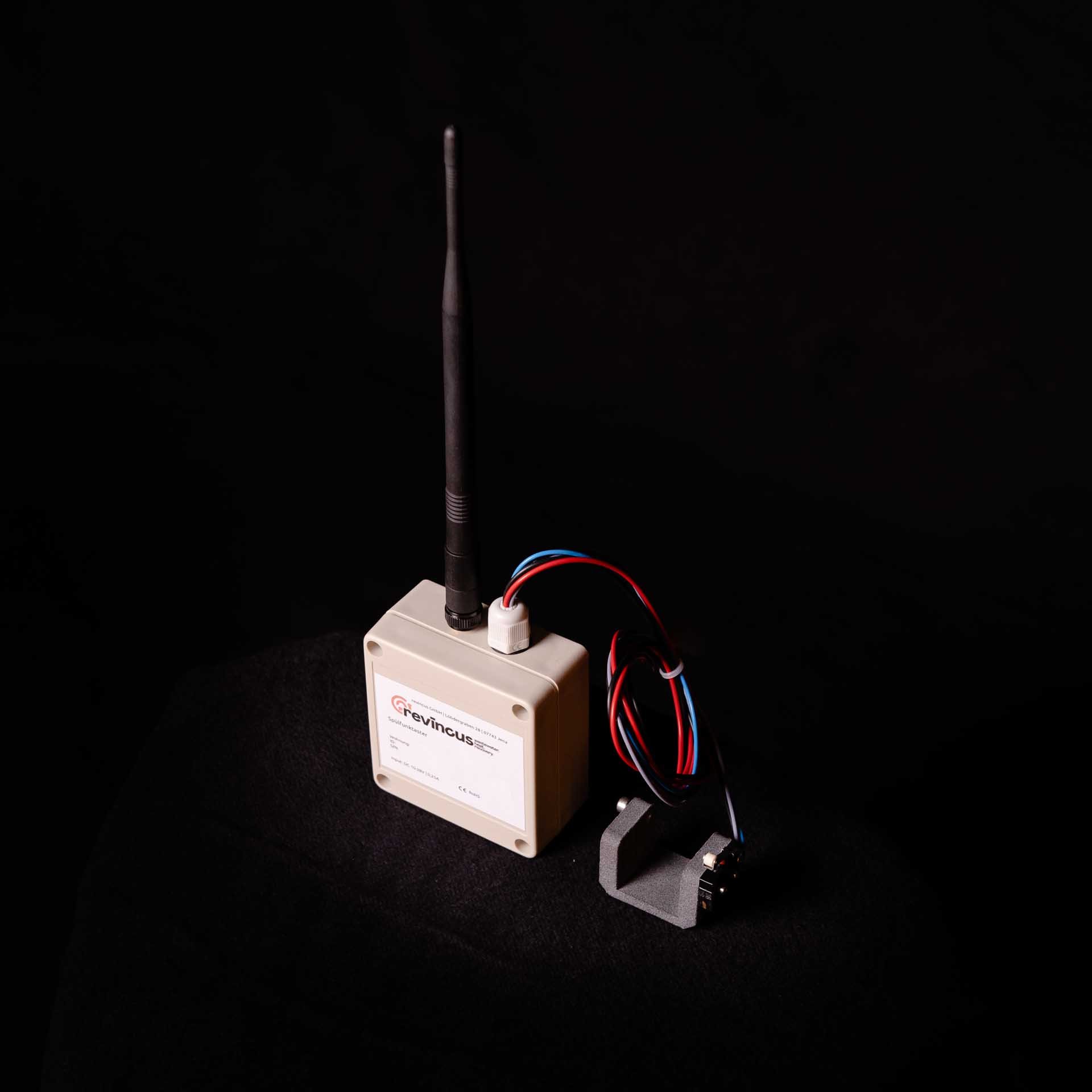

SFT

Tlačítko splachování SFT slouží k detekci splachování toalet (černá voda). Toto tlačítko je instalováno v kombinaci s odpadní přepážkou ABW-K2 a zajišťuje bezchybnou separaci černé a šedé vody ve svislých potrubích.

Oblast použití: Vícegenerační dům & bytový blok
Přenos dat: LoRa rádiový přenos
Dosažitelnost: až 2 km
Vysílací frekvence: 867,5 & 868,5 MHz
Šířka pásma: 125 kHz
Kanály: 18
Vysílací výkon: 5-20 dBm
Šířka pásma: SF7-SF10
Velikost datového paketu: 16 bajtů
Rozměry (bez antény): Šířka: 80mm
Výška: 105mm
Hloubka: 40mm
Napájení: DC 10-28V
max. 0,25 A

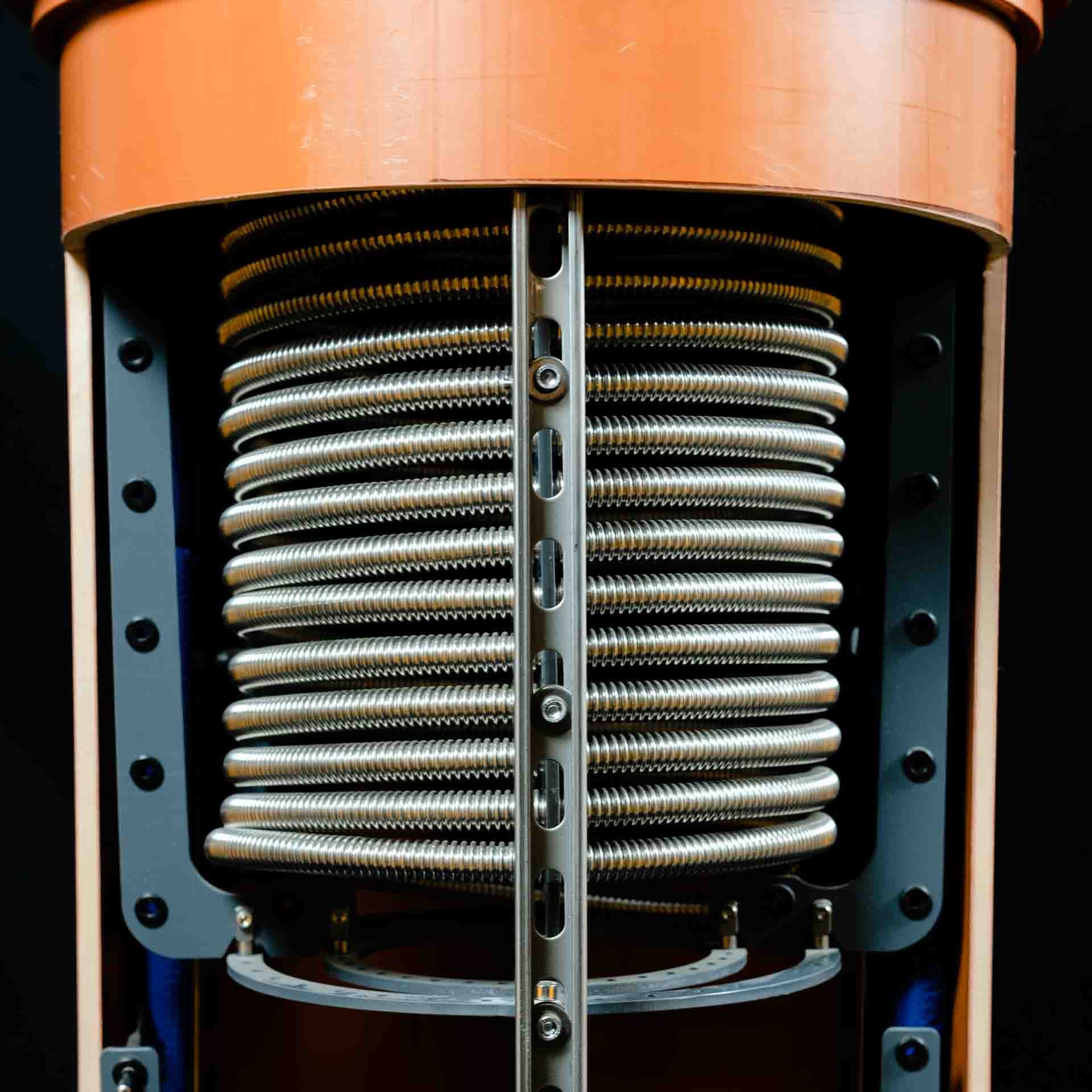

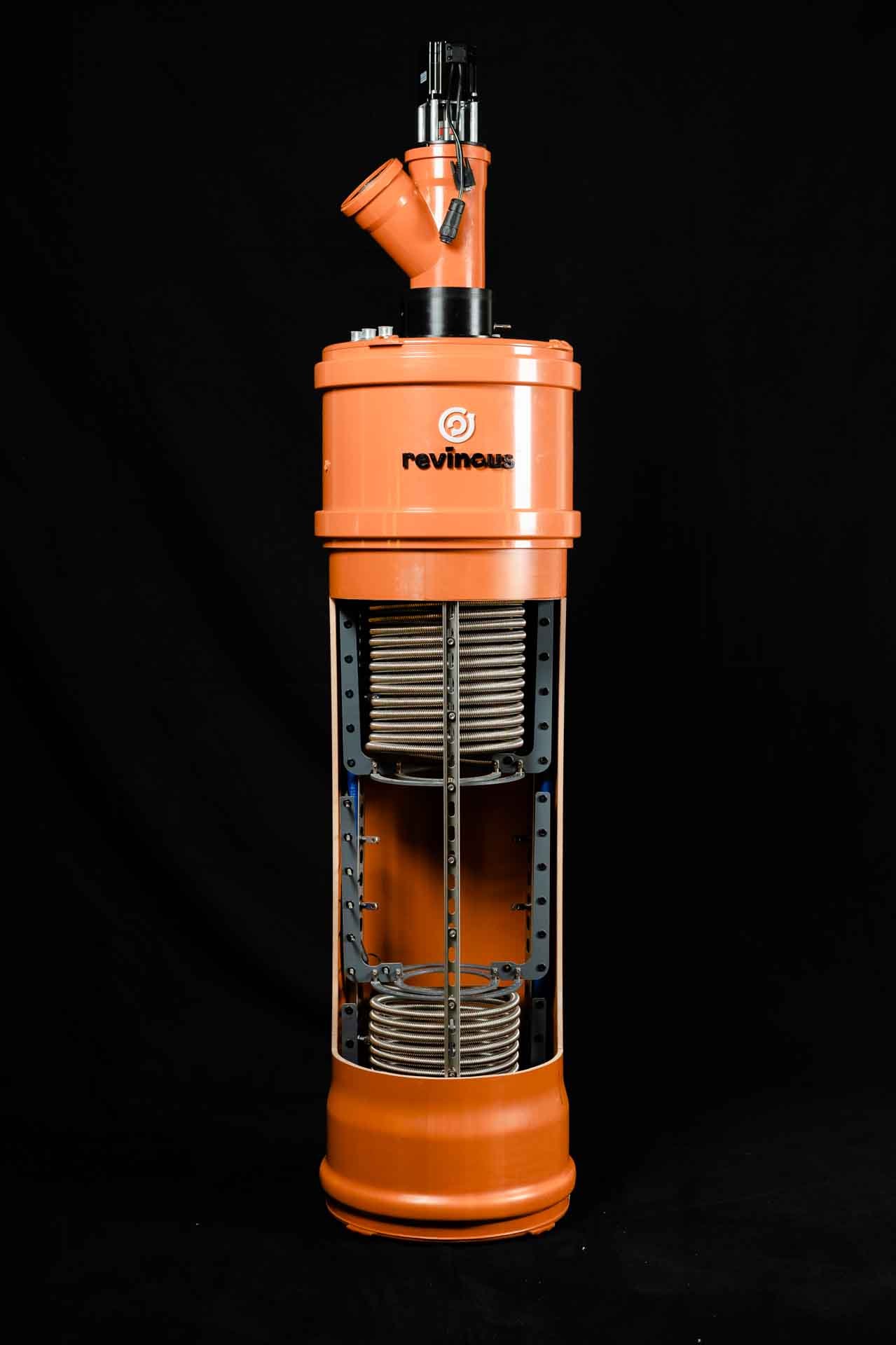

Vrstvový zásobníkový výměník tepla

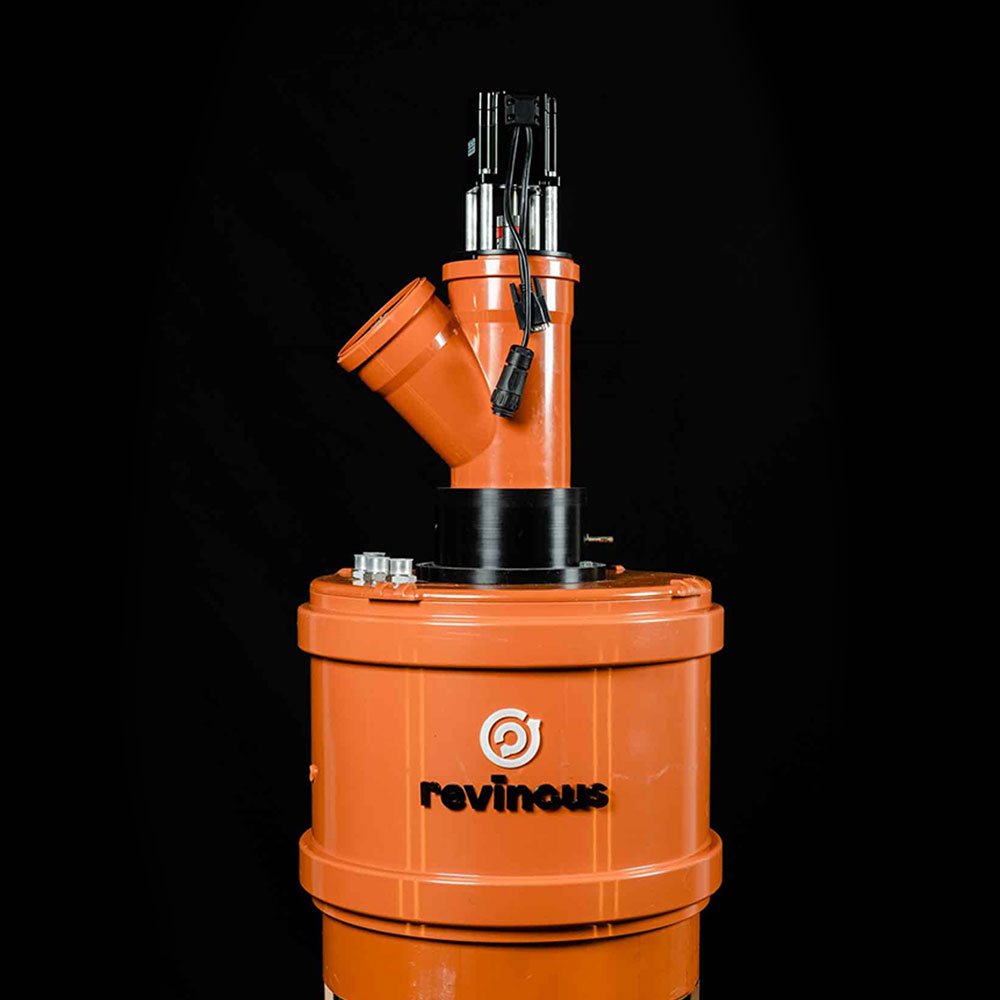

ABW-SSW 180

Vrstevný zásobníkový výměník tepla ABW-SSW 180 byl speciálně vyvinut pro rekuperaci tepla z domácí šedé vody.

Použití: domácí šedá voda
Teplotní zóny: 4 zóny
Výkon podle zón*: 1,5 kW
1,2 kW
1,0 kW
0,7 kW

*Případ použití domácí šedé vody; Snížení zón z 35|30|25|20 °C na 14°C pomocí vody s 12°C
Plocha výměníku tepla: 3,3m²
Návrh: max. 8 osob
Rozměry: Výška: 1800mm
Průměr: 450mm
